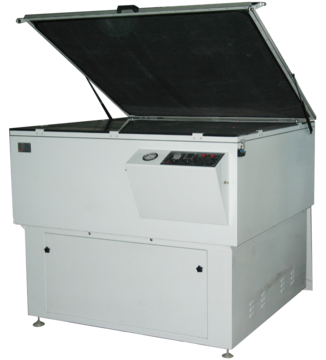

網板曬板機


Silk Screen Vacuum Printing Frame Units
TI-P4860Z

代碼 TI-P4860Z





適用/Applications

網版影像製作曝光
The exposure process for the silk screen frames.


特徵/Features

  1. 即亮型UV3KW 光源
  2. 低噪音、無污染、高速真空泵
  3. 自動曝光控制。多組資料記憶儲存。
  4. 機台自動故障檢測,中文顯示報警。
  5. 曝光控制由感測器自動感測光強度,自動積量控制光能量。
  6. 曝光面積可根據客戶網框大小訂作特規尺寸。


技術參數/Specification

Item/項目 規格/Specification
機器尺寸
Dimensions
長(L)x寬(W)x高(H): 1600mm x 1220mm x 1400mm
機器重量
Weight
~220 Kg
電力需求
Power
單相(single phase), 50/60HZ,  AC220V, 5.5KVA, 35A
光源系統
Lamp System
  • 燈源(Lamp): 3KW金屬鹵素燈管、即亮型
    Metal halide lamp (3KW), Instant  lighting
  • 檯面均勻度(Uniformity): ≧75%
  • 燈源冷卻(Lamp Cooing): 強制風冷(Cooled air cooling)
曝光系統
Exposure System
  • 曝光面積(Exposure area): 可根據客戶網框大小訂作
    depending on the customer request.
  • 檯面冷卻(Exposure Cooling): 風冷(Air cooling)
  • 曝光檯面(Exposure Frame): 玻璃-橡皮布/ Glass to Rubber cloth
控制系統
Control System
PLC可程式控制器
觸控人機介面Human Machine Interface in English language.
環境需求
Utilities
前面需預留1800mm以上空間
Space Hold: at least with space of 1800 mm in the front side.
