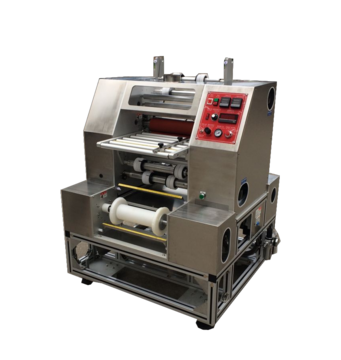

適用 Applications
撓性板料(FPC)和PCB內層卷對卷乾膜製程。
The roll-to-roll lamination process of FPC and PCB inner layer.
特徵 Features
- 本機型可快速切換卷對卷壓膜(RTR)及傳統片對片手動壓膜方式(STS)生產。
- 壓膜系統、清潔系統一體化設計。
- 齒輪平衡連動,確保熱壓輪壓力平均。
- 內加熱式熱壓輪,搭配 PID 溫控模式,避免連續壓板過程溫度驟降。
技術參數
Item/項目 |
Specification/技術規格 |
機台尺寸/重量 Dimensions/Weights |
(D)1030mm x (W)1000mm x (H)1400mm ~200Kg |
乾膜尺寸 Suitable Dry Film |
寬度(Width): ≦ 250 mm 厚度(Thickness): 15~75um |
基版尺寸 Suitable Panel Size |
寬度(Width): Max. 250 mm
厚度(Thickness): 0.02~0.1mm 含銅(with copper)
|
壓膜速度 Lamination Speed |
0.5~4 m/min; 可調整 Adjustable |
熱壓輪 Hot Roller Set |
數量(Quantity): 壹組,上下各一支(Two rollers)
硬度(Hardness): 70±2Bt
外徑(Diameter): Ø78 mm
|
熱壓輪加熱 Hot Roller Heating |
加熱方式: 内加熱式,加熱器1400W加熱,SSR自動控制
Heating Method: Internal heating, 1400W (2 pcs); SSR Control
耐溫(Max. Temp.): 150℃
溫度分佈(Temp. Distribution): ±5℃
升溫時間(Heating Time): 從室溫升至100℃<
20 mins Heating Time: Room Temp. to 100℃<20min
|
清潔段 Clean Set |
Optional (可選配) |
安全裝置 Safety Control |
Emergency Stop Button *2 |
外部供應 Utilities |
所需電力(Power): AC220V φ1; 20A; 50/60Hz
供氣壓源(Compressed Air): 5.5~7 Kg/cm2; 60L/min; Ø12mm
所需排氣(Exhausted Pipe): 最小25 L/min; Ø 4inches
|
環境要求 Clean Room |
無塵室潔淨度(Clean Room CLASS): ≦1萬級 (10000)
清潔環境(Clean Room): 室溫(room temp.): 20±3℃; 濕度(RH): 55±5%.
預留空間(Space Hold): 四周最少1300mm以上空間,照明燈源需黃光。
Right Side at least 1300 mm.
|
