沖床自動收放板機  |產品介紹 Products|自動化類 Automation

沖床自動收放板機


Automatic Loading/Unloading System for Stamping Press Machine

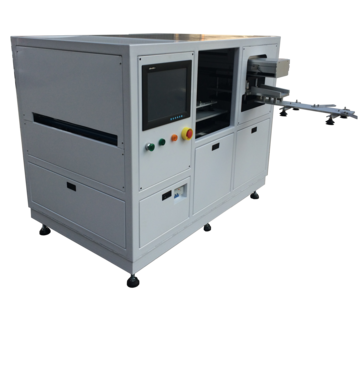

TI-AP110L

代碼 TI-AP110L





適用/Applications

適用於單面板沖壓成型製程
The stamp pressing process of the single layer PCB.


特徵/Features

  1. 對位、放板、收板、排廢料,四系統一體。
  2. 工業電腦(IPC)控制,對位精準。
  3. 有效節省人力、提高生產效率及減少工安發生。


技術參數/Specification

機台尺寸
Dimensions
對位機 長(D)x寬(W)x高(H):1550mm x 1485mm x 1280mm
重量/Weight: 1100kg
收板機 長(D)x寬(W)x高(H):1450mm x 1330mm x 1150mm
重量/Weight: 650kg
廢料機 長(D)x寬(W)x高(H):890mm x 420mm; x 120mm
重量/Weight: 40kg
適用板尺寸
Suitable Panel Size
  • 板尺寸(Panel size): 610mm x 350mm~200mm x 300mm
  • 板尺寸公差(Panel size tolerance): ±0.5mm
  • 板厚(Panel Thickness): Max. 3.2mm
  • 板材翹曲(Warp and Twist): ≦5%
  • 廢料留邊(Pattern Spacing Hold): Min 3.5mm
沖壓精度
Press Operation Tolerance
±0.1mm
對位元系統
Alignment System
CCD數量(CCD Amount): 2
CCD移動方式(CCD Movement): 手動移動Manual
產能
Throughput
15 pcs / min.
外部供應
Utilities
電源供應(Power): AC380V, 3φ4W, 50/60Hz, 20KVA, 40A
空氣需求(Compressed Air): 80L/min, Ø12mm, Min.5.5kg/cm2
環境要求
Environment
機台左右兩側須有2500mm空間。
Space hold: at least 2500mm for left and right sides
