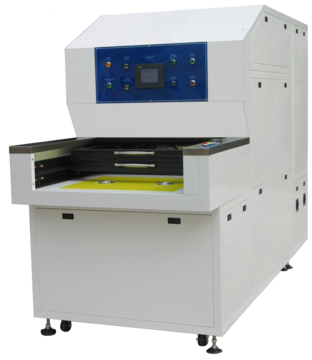

LED Exposure Units
TI-610LED

代碼 TI-610LED





適用 Applications

  • 雙面固化阻焊液漆(綠油) / 濕膜線路曝光
    The exposure process for solder mask with wet photo resist.

  • FPC、PCB乾膜/油墨內外層曝光製程
    The exposure process for the inner/outer layers of PCB and FPC.


特徵 Features

  1. 標準檯面產能可達每小時120~150片。
  2. 各有標準檯面(Regular)及大檯面(Large)可選
  3. 採用LED燈條縱向掃描以達到曝光等動作。
  4. LED燈源具有功率穩定、使用壽命長、發熱量較低等多項優點。
  5. PLC連網,可將機台曝光參數傳給MES中控主機,進行參數以及生產監控。
  6. 變頻框架傳動系統。


技術參數

Item/項目 Specification/技術規格
機台尺寸 (寬x 長x 高)
Dimensions (WxDxH)
標準檯面(Regular): 1410mm x 2100mm x 1800mm
大檯面(Large): 1710mm x 2100mm x 1800mm
重量
Weight
~1450kg
光源系統
Lamp System
  • 燈源(Lamp): UV-LED冷光源 (UV-LED Cold Light Source)
  • 檯面均勻度(Uniformity):≧85%
  • 光強度(Intensity): 25mW/cm2
  • 燈源冷卻(Cooling): 氣冷式(Air cooling)
  • 線路解析度(Resolution): (L/S) 4/4㏕
曝光系統
Exposure System
  • 曝光有效面積( Effective Area): 標準檯面(Regular):610mm x 920mm/大檯面(Large): 610 mm x 1200 mm
  • 檯面冷卻(Exposure Frame Cooling): 冷氣強制風冷(Cooled air cooling)
  • 曝光檯面(Exposure Frame): 電磁鎖控制 雙框(玻璃-麥拉)
    2 sets of frame (Glass to Mylar) with magnetic lock
基版厚度
Panel Thickness
0.1~3.2mm(含銅/ with copper)
外部供應
Utilities
  • 電力需求(Power): AC 220V/380V, 3 φ, 50/60Hz;  25A
  • 壓縮空氣( Air Supply): 80L/min, Ø12mm, 5.5kg/cm2

  • 所需排氣(Exhausted air): 無(N/A)
環境要求
Clean Room
清潔環境(Clean Room): 室溫(room temp.)20±3℃; 濕度(humidity): 55±5%
預留空間(Space Hold): 四周最少1300mm以上空間,照明燈源需黃光。
