片對卷壓膜機

片對卷壓膜機

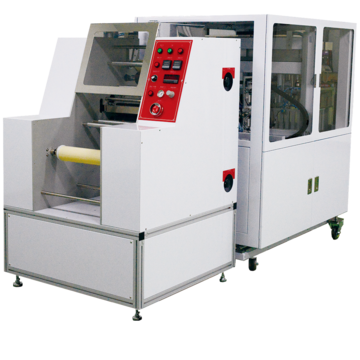

FPC Sheet-to-Roll Dry-Film Laminator
TI-250PRA

代碼 TI-250PRA





適用 Applications

撓性板料(FPC)的片材進卷材出的壓膜製程。

The sheet-to-roll lamination process of the FPC substrates


特徵 Features

本機台是針對軟性電路板製程中,針對將片狀板材與乾膜熱壓合後以卷狀收料的工序之機器。本機台包含了四項功能: 自動放板、板面清潔、板距控制及壓合成卷。

  1. 自動放板
    1. 整疊板材放置於置板平台上。手臂自動取板放板。
  2. 板面清潔
    1. 以黏塵輪做接觸式清潔,再由黏塵紙帶走異物雜塵。
    2. 特殊機構設計,清潔後不對板面上造成刮傷、折痕。
  3. 板距控制
    1. 伺服馬達搭配PID控制,確保前後板距穩定,以後後續製程。
  4. 壓合成卷
    1. 以熱壓輪提供溫度及壓力,將乾膜壓合到板材上。
    2. 齒輪平衡連動,確保熱壓輪壓力平均。
    3. 內加熱式熱壓輪,搭配PID溫控模式,確保連續壓板過程溫度驟降。
    4. 特殊機構設計,確保乾膜張力平整均勻。


技術參數

Item/項目 Specification/技術規格
機台尺寸/重量
Dimensions/Weights
2380mm(D) x 1145mm (w) x 1600mm(H)
~1250Kg
乾膜尺寸
Suitable Dry Film
寬度(Width): ≦ 250 mm
厚度(Thickness): 15~75um
基版尺寸
Suitable Panel Size
寬度(Width): Max. 250 mm
長度(Length): 200~400mm
厚度(Thickness): 0.03~0.05mm 含銅(with copper)
板彎板翹(Warp and Twist): ≤2mm
壓膜速度
Lamination Speed
0.5~2 m/min; 可調整 Adjustable
熱壓輪
Hot Roller Set
  • 數量(Quantity): 壹組,上下各一支(Two rollers)
  • 硬度(Hardness): 70±2Bt
  • 外徑(Diameter): Ø78 mm
  • 熱壓輪加熱
    Hot Roller Heating
  • 加熱方式: 内加熱式,加熱器1400W加熱,SSR自動控制 Heating Method: Internal heating, 1400W (2 pcs); SSR Control
  • 耐溫(Max. Temp.): 150℃
  • 溫度分佈(Temp. Distribution): ±5℃
  • 清潔段
    Clean Set
    有清潔段
    With Clean Set
    片距參數
    Sheet Spacing
    片距誤差(Tolerance): ±1mm
    間距調整(Range): 1~9.9mm (Adjustable)
    安全裝置
    Safety Control
    Emergency Stop Button *1
    外部供應
    Utilities
  • 無塵室潔淨度(Clean Room CLASS): ≦1萬級 (10000)
  • 清潔環境(Clean Room): 室溫(Room Temp.): 20±3℃; 濕度(RH): 55±5%.
  • 預留空間(Space Hold): 四周最少1300mm以上空間,照明燈源需黃光。 Right Side at least 1300 mm.
  • 所需電力(Power): AC220V/380V φ3; 50/60Hz; 35A; 11KVA
  • 供氣壓源(Compressed Air): 5.5~7 Kg/cm2; 60L/min; Ø12mm
  • 所需排氣(Exhausted Pipe): 最小25 L/min; Ø 4inches
