自動壓膜機 - 標準型/濕壓型

自動壓膜機 - 標準型/濕壓型

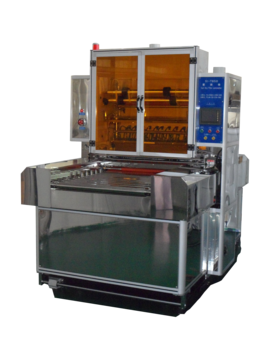

Auto Cutting Laminator
標準型: TI-610Z
軟板型: TI-610ZR

代碼 ALM-610Z





適用/Applications

  1. (標準型)PCB內外層乾膜製程。玻璃基板,陶瓷基板壓膜製程。

    (Standard Type)The sheet-to-roll lamination process of the FPC substrates

  2. (軟板型)撓性板料(FPC)和PCB內層乾膜製程。

    (FPC Type)The lamination process for FPC and PCB inner layer


特徵/Features

本機台是針對電路板製程中,片狀板材與乾膜熱壓合的工序之機器。

  1. 旋轉式切刀切膜,減少產生膜屑。
  2. 前後留邊可調整,節省乾膜。
  3. 齒輪平衡連動,確保熱壓輪壓力平均。
  4. 內加熱式熱壓輪,搭配PID溫控模式,避免連續壓板過程溫度驟降。
  5. 超低撕膜點和除靜電設計,減少膜下異物。
  6. 熱壓輪一體化設計。
  7. (軟板型)專門針對FPC板材設計。
  8. (軟板型)自由轉換乾式壓法和濕式壓法。


技術參數/Specification

  TI-610Z TI-610ZR

機器尺寸/重量

Dimensions/Weight

寬(W)x長(D)x高(H):1440mm x 2100mm x 2020mm

重量(Weight): 1450 Kg

工作高度

Operating Height: 950mm±50mm

電源 Power

220V/380V;  三相(3 phase); 50HZ/60HZ ; 35A

乾膜尺寸

Suitable Dry Film

寬度(Width): 240~610 mm

厚度(Thickness): 10~75 um

240~300 mm

10~75 um

基板尺寸

Suitable Panel Size

長(Length): ≥ 240 mm

寬(Width): 280~620 mm

厚(Thickness): 0.08~3.2mm (含銅/with copper)

板翹(Bow and Twist): Max.: 7%

≥240 mm

280~300 mm

0.04~1.0 mm (含銅/ with copper)

Max.: 7%

壓膜速度Lamination Speed

1.0~4.0m/min;  可調整/Adjustable

壓膜公差

Spacing Tolerance

前後留銅(Front/rear): ±1mm

左右留邊(Left/Right): ±1mm

熱壓輪組

Hot Roller Set

壹組(上下各一支)/ 1 set (Two Rollers),

SSR PID溫度控制/ SSR PID temperature control

熱壓輪耐溫(Max. Temp.): 150℃

溫度分佈(Temp. distribution):±3℃

系統控制Control System

三菱(Mitsubishi) PLC+HMI人機介面

環境需求

Utilities

預留空間(Space hold): 機台右側需有最少1300mm空間
供氣壓源(Air supply): 5.5~7 Kg/cm2; 60L/min; Ø12mm
所需排氣(Exhausted air): ≥ 25L/min; 孔徑/pipe: Ø4”
